產品中心
主要功能:
功能
優勢
100KV 5微米X-RAY閉管(2000) 130KV 5微米X-RAY閉管(3000)
可以編輯的檢測程序
16'X18'載物臺
正負70度旋轉傾斜
可以檢測低于2.5微米的缺陷，方便維護，使用壽命長
適合大批量檢測，半自動的合格/不合格產品檢測
可容納大量各種尺寸的樣品
允許獨特視角檢測樣品
BGA檢測
封裝元件
鋁壓模鑄件
電子連接器模組的檢測
模壓塑料部件
陶瓷制品
航空組件
電氣和機械部件
半導體
醫藥制品
農業(種子篩選)
自動化組件
載物臺控制
100KV 5微米X-RAY閉管(2000) 130KV 5微米X-RAY閉管(3000)
可以編輯的檢測程序
16'X18'載物臺
正負70度旋轉傾斜
可以檢測低于2.5微米的缺陷，方便維護，使用壽命長
適合大批量檢測，半自動的合格/不合格產品檢測
可容納大量各種尺寸的樣品
允許獨特視角檢測樣品
標準配置:
可4/2切換圖像增強器和百萬像素相機
100KV/130KV-5微米的X光管
X光管和增強屏可以沿Z軸方向移動
計算機設置電壓和電流
計算機可以控制載物臺X-Y方向運動的變速
使用功能齊全的圖像處理CPU和22''液晶顯示屏
超大導航窗口-容易定位和識別不良品
規格說明
X-Ray Tube
View X2000 View X3000
Tube Style（光管類型） 封閉管 封閉管
Tube voltage（光管電壓） 100kV 130kV
Tube current（光管電流） 0.15mA 0.15mA
Focal Spot Size（光管聚焦尺寸） 5um 5um
Tube cooling（冷卻方式） 風冷 風冷
Geometric magnification（幾何放大倍率） 125倍 200倍
System Magnification（系統放大倍率） 1000倍 1200倍
數字平板控測器 4/2 High Contrast Megapixel Camera Megapixel Camera
圖像傳輸速度 32 FPS 32 FPS
Resolution（分辨率） 110lp/mm 110lp/mm
X-Ray Cabinet 整機外觀尺寸 1100mm (L) x 1200mm (W) x 1800mm (H) 1200mm (L) x 1300mm (W) x 1800mm (H)
載物臺尺寸（有效面積） 500mm x 400mm 550mm x 450mm
Sample Table Tilt 70 degree +/- 70 degree +/-
載物臺運動行程 X Axis 400mm X Axis 420mm
Y Axis 390mm Y Axis 410mm
Z Axis 330mm Z Axis 425mm
Weight（重量） 1000kg 1300kg
CNC Programmability Point and click programmability for all system functions Megapixel mapping camera for sample navigation Stage Control: Mouse, Keyboard, Joystic
Power Automatic switching power supply 110 - 230 VAC 50/60 Hz 110 - 230 VAC 50/60 Hz
Computer Operation System Windows XP
Warranty（保修期） One year, parts and labor 一年（人為損害因素除外）

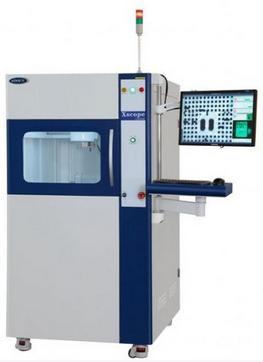

關于Xspection：
Xspection是一款采用平板探測器和大發射角的微焦斑X光管組合的高性能、高性價比的閉管X光機，它支持360度旋轉，最大傾斜角度70度，可以升級為工業CT，是SMT(BGA)，航空航天，半導體等產品無損檢測的最佳產品。
主要功能:
功能
優勢
130KV 3um封閉式光管
可以升級CT
高清的平板探測器
載物臺尺寸：590*450mm
最大傾斜角度70度
大功率便于檢測帶屏蔽層的樣品，檢測精度接近1um
可以滿足大型樣品的檢測
不需要傾斜樣品，可以以獨特的視角檢測樣品
放大倍數更大，圖像清晰看BGA虛焊更容易
是一款性價比極高的x光機
應用:(點擊應用鏈接，查看效果圖)
半導體封裝
電子連接器模組的檢測
封裝元器件
鋁壓模鑄件
陶瓷制品
航空組件
農業(種子篩選)
醫療制品
數控編程
簡單的鼠標點擊操作編寫檢測程序
載物臺可以進行X、Y、Z方向定位;X光管和X光探測器方向定位
計算機設置電壓和電流
影像設定：亮度、對比度、自動增益和曝光度
用戶可以設置程式切換的停頓時間
防碰撞系統可以滿足最大限度的傾斜和觀察物體
全自動BGA檢測程序
簡單的鼠標點擊編輯允許在無需操作員干預的情況下自動檢測組件上每一個BGA
自動BGA檢查程序可精確檢查BGA的橋接，虛焊，冷焊和空洞比例
自動BGA檢測程序檢測結果重復性高以便于制程監控
檢測結果會顯示在屏幕上并且可以輸出到EXcel表里方便復查和備案
標準配置:
超大尺寸的平板探測器
130KV-3um的X光管
6軸聯動，載物臺可以360度旋轉，相機最大傾角度為70度
計算機控制電壓和電流，配備24寸顯示器
強大的CNC檢測功能，全自動檢測BGA焊接
強大的分析軟件功能，可以升級CT
規格說明X-Ray Tube
Tube Style（光管類型） 封閉管
Tube voltage（光管電壓） 130kV(可選100KV、110KV)
Tube current（光管電流） 0.15mA
Focal Spot Size（光管聚焦尺寸） 3um
Tube cooling（冷卻方式） 風冷
Geometric magnification（幾何放大倍率） 200倍
System Magnification（系統放大倍率） 2000倍
數字平板控測器
圖像傳輸速度 20 FPS
Resolution（分辨率） 1000*1000、1500*1500
X-Ray Cabinet
整機外觀尺寸 1630mm (L) x 1850mm (W) x 1650mm (H)
載物臺尺寸（有效面積） 590mm x 450mm
載物臺運動行程 Axis X（X軸）360mm
Axis Y（Y軸）300mm
Axis Z（Z軸）增強屏行程:190mm、光源行程:90mm
Weight（重量） 約1400kg
Power
Automatic switching power supply AC 110 - 230 VAC 50/60 Hz
Computer
Operation System Windows XP/7
Warranty（保修期）
One year, parts and labor 一
