Panasonic松下貼片機

NPM-TT2 雙盤組裝平臺 松下NPM-TT2貼片機 NM-EJM1E技術參數

NPM-TT2平臺進一步增強了SMT過程,支持更多托盤供應的元件,以全獨立運行通道模式進行處理。該平臺可以處理尺寸為510 x 590mm的電路板,雙通道功能使得可以同時組裝單一產品或兩種不同的產品,極大提升了生產的靈活性和效率。

電話:185-767-95980 其他聯系方式

產品介紹

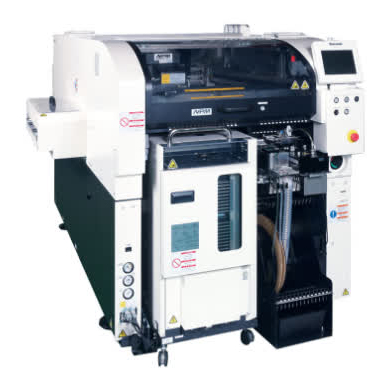

NPM-TT2 雙盤組裝平臺

NPM-TT2(下一代生產模塊化雙盤 II)平臺代表了松下在雙盤模塊化生產方面的下一代解決方案,基于其屢獲殊榮的NPM平臺,適用于任何類型的產品混合。

NPM-TT2平臺進一步增強了SMT過程,支持更多托盤供應的元件,以全獨立運行通道模式進行處理。該平臺可以處理尺寸為510 x 590mm的電路板,雙通道功能使得可以同時組裝單一產品或兩種不同的產品,極大提升了生產的靈活性和效率。

該平臺具有先進的輕型3噴頭頭V2 (100N)位置固定引腳光照選項和可堆疊的棒料供料器,特別適合進行奇形異狀元件的組裝,尤其是在處理復雜的放置任務時,NPM-TT2平臺表現突出。


主要特點

  • 兼容頭部:支持輕型8噴頭3噴頭頭V2。
  • 部件范圍:可處理**(01005)0402芯片、120L x 90W x 28T、以及BGA元件,最大支持80 x 80mm**的元件。
  • 輸入容量:每側可處理最多40個托盤26個固定的帶和卷輸入,共提供92個可用輸入,提高了生產的靈活性和容量。
  • 減少停機時間:具有預取智能托盤元件檢查功能,確保高效且減少設置時間。此外,平臺還支持可互換的供料器和托盤位置,為生產線設置提供更大的靈活性。
  • 兼容性:與CM系列NPM系列智能供料器噴嘴兼容,可以輕松與現有設備集成,進一步提升生產效率。

NPM-TT2平臺為復雜的組裝需求提供了一個強大的解決方案,在高通量和高質量的電子制造應用中發揮著關鍵作用。



主要規格

SKU NM-EJM1E
型號ID NPM-TT2
型號 NM-EJM1E
PCB尺寸 PC尺寸
單通道模式:L 50 x W 50 ~ L 510 x W 590
雙通道模式:L 50 x W 50 ~ L 510 x W 300
PCB尺寸 M尺寸
單通道模式:L 50 x W 50 ~ L 510 x W 510
雙通道模式:L 50 x W 50 ~ L 510 x W 260
PCB交換時間 單通道模式:4.0秒(無組件安裝在PCB反面時)
雙通道模式:0秒* *當周期時間為4.0秒或更短時無0秒
電源 三相AC 200, 220, 380, 400, 420, 480 V 2.5 kVA
氣源* 最小0.5 MPa,200 L /min(A.N.R.)
尺寸* W 1,300 [*2] x D 2,798 [*3] x H 1,444 [*4]
[*1]
重量 2,690 kg
(僅限主機:根據選項配置可能有所不同)
1.僅限主機
2.如果在兩側放置擴展輸送帶(260 mm),寬度為1,820 mm
3.尺寸顯示的是前/后托盤送料器的規格。前/后送料車的規格尺寸:2,893 mm
4.不包括顯示器、信號塔和天花板風扇罩
